Pompa memainkan peran penting dalam memindahkan cairan di berbagai aplikasi, dari sistem pasokan air hingga operasi industri. Di antara banyak jenis pompa yang tersedia, pompa sentrifugal Dan Pompa sentrifugal multistage Menonjol untuk keserbagunaan, efisiensi, dan berbagai penggunaannya yang luas. Memahami cara kerja mereka, komponen mereka, dan di mana masing -masing jenis paling cocok dapat membantu dalam memilih pompa yang tepat untuk sistem apa pun.

Apa itu pompa sentrifugal?

A pompa sentrifugal adalah perangkat mekanis yang dirancang untuk memindahkan cairan dengan mengubah energi rotasi dari motor atau mesin menjadi energi hidrodinamik dari aliran fluida. Ini adalah salah satu jenis pompa yang paling banyak digunakan karena desainnya yang sederhana dan efisiensinya dalam menangani berbagai cairan.

Prinsip Operasi Dasar

Pompa sentrifugal beroperasi berdasarkan prinsip gaya sentrifugal. Ketika impeller pompa berputar, ia mempercepat cairan keluar dari tengah (atau mata) impeller ke pinggirannya. Saat fluida memperoleh kecepatan, ia didorong ke dalam casing pompa, di mana energi kecepatan diubah menjadi energi tekanan. Proses ini menciptakan aliran cairan yang berkelanjutan dari saluran masuk ke outlet.

Komponen utama

Komponen utama pompa sentrifugal meliputi:

• Impeller : Bagian berputar yang memberikan energi pada cairan.
• Selubung : Perumahan yang menangkap cairan dan mengarahkannya ke outlet.
• Nozel isap dan debit : Poin masuk dan keluar untuk aliran fluida.
• Batang : Menghubungkan impeller ke motor dan mentransmisikan energi rotasi.
• Segel atau pengepakan : Mencegah kebocoran cairan di sepanjang poros.
• Bantalan : Mendukung poros dan mengurangi gesekan selama rotasi.

Keuntungan dan Kekurangan

Keuntungan:

• Desain sederhana dan instalasi yang mudah
• Aliran halus dan kontinu
• Cocok untuk aplikasi kepala rendah hingga menengah
• Biaya awal dan pemeliharaan yang rendah
• Kompak dan ringan

Kerugian:

• Kemampuan terbatas untuk menangani cairan viskositas tinggi
• Kinerja dapat dipengaruhi oleh perubahan tekanan sistem
• Rentan terhadap kavitasi jika dioperasikan secara tidak benar
• Tidak ideal untuk aplikasi yang membutuhkan tekanan tinggi atau beberapa tahap tekanan

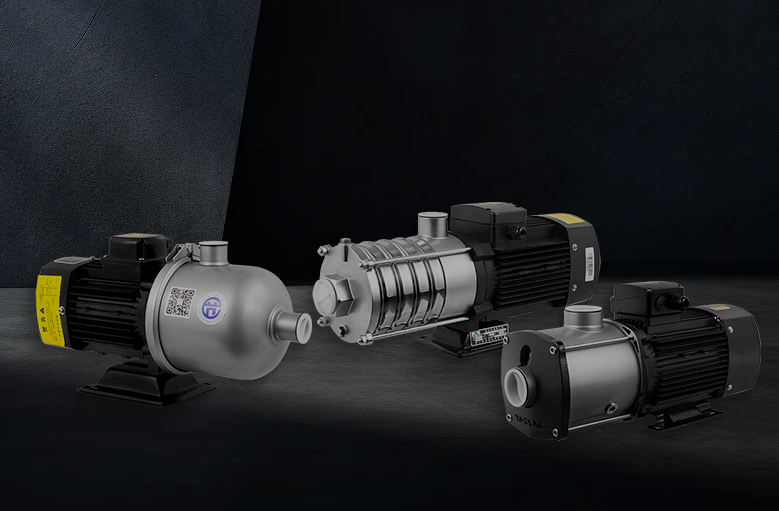

Apa itu pompa sentrifugal multistage?

A Pompa sentrifugal multistage pada dasarnya adalah pompa sentrifugal dengan beberapa impeler yang diatur secara seri dalam satu casing. Setiap impeller menambahkan energi ke cairan, meningkatkan tekanan secara bertahap pada setiap tahap. Desain ini membuat pompa multistage cocok untuk aplikasi bertekanan tinggi.

Prinsip Operasi Dasar

Prinsip kerja mirip dengan pompa sentrifugal stDanar, tetapi dengan satu perbedaan utama: bukannya impeller tunggal, cairan melewati dua atau lebih impeler yang diatur dalam urutan. Saat cairan bergerak melalui setiap tahap, tekanan dibangun secara progresif. Total kepala yang dikembangkan oleh pompa adalah jumlah kepala yang dihasilkan oleh semua impeler individu.

Komponen utama

Selain komponen yang ditemukan dalam pompa sentrifugal standar, pompa multistage meliputi:

• Banyak impeler dan diffuser : Setiap impeller meningkatkan tekanan, sementara diffuser membantu mengubah kecepatan menjadi tekanan secara efisien.
• Selongsong panggung atau kamar : Bagian terpisah yang menampung setiap impeller.
• Bantalan dorong : Menangani gaya aksial yang dibuat oleh banyak impeler.
• Saldo drum atau disk : Mengurangi dorongan aksial untuk peningkatan keandalan.

Keuntungan dan Kekurangan

Keuntungan:

• Mampu menghasilkan tekanan tinggi
• Jejak kaki kompak untuk aplikasi kepala tinggi
• Efisien pada berbagai kondisi operasi
• Ideal untuk sistem yang membutuhkan kontrol aliran yang tepat

Kerugian:

• Konstruksi yang lebih kompleks meningkatkan biaya awal
• Membutuhkan pemeliharaan yang lebih hati -hati
• Peka terhadap kotoran dalam cairan (membutuhkan cairan bersih)
• Waktu pemasangan dan perbaikan yang lebih lama

Perbedaan antara pompa sentrifugal dan multistage

Memahami perbedaan antara pompa sentrifugal and Pompa sentrifugal multistage sangat penting ketika menentukan jenis pompa mana yang paling cocok untuk persyaratan sistem tertentu. Meskipun mereka memiliki prinsip operasi yang serupa, perbedaan struktural dan karakteristik kinerja mereka membuatnya cocok untuk aplikasi yang berbeda.

Desain dan Konstruksi

Perbedaan yang paling jelas terletak pada desain struktural mereka:

• Pompa sentrifugal biasanya terdiri dari impeller tunggal yang bertempat di dalam casing. Desainnya mudah, dengan komponen minimal, yang memungkinkan ukuran kompak dan pemasangan yang mudah. Pompa ini sering digunakan dalam sistem di mana aliran dan kepala sedang cukup.
• Pompa sentrifugal multistage , di sisi lain, memiliki dua atau lebih impeler yang dipasang pada satu poros atau terpecah di beberapa poros. Para impeler ini diatur secara seri, dan setiap tahap memberikan kontribusi tekanan tambahan untuk cairan. Desainnya lebih kompleks, menghasilkan konstruksi yang lebih panjang dan lebih modular yang mampu menangani kepala yang jauh lebih tinggi.

Karakteristik kinerja

Laju kepala dan aliran

• Pompa sentrifugal sangat ideal untuk aplikasi yang membutuhkan laju aliran tinggi pada tekanan yang relatif rendah. Pompa tahap tunggal dapat memberikan volume substansial cairan secara efisien tetapi terbatas pada tekanan yang dapat dihasilkannya.
• Pompa multistage Excel dalam aplikasi bertekanan tinggi. Dengan menggabungkan efek dari beberapa impeler, mereka dapat mencapai kepala yang secara signifikan lebih tinggi daripada pompa sentrifugal tahap tunggal sambil mempertahankan laju aliran sedang.

Efisiensi

• Pompa sentrifugal tahap tunggal umumnya efisien untuk aplikasi kepala rendah hingga menengah tetapi cenderung kehilangan efisiensi saat beroperasi jauh dari titik efisiensi terbaik mereka (BEP).
• Pompa sentrifugal multistage Biasanya menawarkan efisiensi yang lebih baik di berbagai tekanan yang lebih luas, terutama dalam sistem kepala tinggi. Namun, kompleksitas desain dapat menyebabkan kerugian mekanis yang sedikit lebih tinggi, yang harus dipertimbangkan selama perencanaan sistem.

Aplikasi

Karena profil desain dan kinerjanya, aplikasi untuk setiap pompa berbeda:

• Pompa sentrifugal banyak digunakan dalam skenario penanganan cairan sehari -hari di mana tuntutan tekanan sedang dan volume aliran merupakan prioritas. Mereka umumnya ditemukan dalam sistem pasokan air domestik, proses industri umum, dan sistem HVAC.
• Pompa sentrifugal multistage disukai dalam sistem yang membutuhkan tekanan debit tinggi, seperti aplikasi umpan boiler, pasokan air bangunan bertingkat tinggi, dan peningkatan tekanan pada sistem osmosis terbalik.

Aplikasi pompa sentrifugal

Pompa sentrifugal dihargai karena keandalan dan kesederhanaannya, menjadikannya solusi untuk banyak tugas transportasi cairan. Kemampuan mereka untuk menangani laju aliran yang besar dan kebutuhan perawatan yang relatif rendah membuatnya banyak digunakan di berbagai sektor.

Persediaan air

Pompa sentrifugal digunakan secara luas dalam sistem pasokan air kota dan perumahan. Kemampuan mereka untuk menggerakkan volume air besar pada tekanan rendah hingga sedang membuat mereka ideal untuk:

• Distribusi air domestik
• Memompa dari sumur dan reservoir
• Mentransfer air di jalur pasokan kota

Sistem ini biasanya beroperasi dengan cairan yang relatif bersih, sejajar dengan desain pompa.

Irigasi

Dalam pengaturan pertanian, pompa sentrifugal digunakan untuk mengangkut air untuk:

• Sistem irigasi tetes dan sprinkler
• Irigasi Banjir
• Mengangkat air dari kanal, sungai, dan sumber air tanah

Kompatibilitasnya dengan laju aliran variabel dan kemudahan integrasi dengan pipa membuatnya sangat mudah beradaptasi untuk penggunaan lapangan.

Proses industri

Pompa sentrifugal memainkan peran kunci dalam aplikasi industri umum seperti:

• Transfer Kimia
• Sirkulasi cairan proses
• Sistem air pendingin
• Penanganan cairan abrasif ringan (dengan pemilihan material yang tepat)

Industri seperti pemrosesan kimia, pembuatan kertas, dan produksi pangan bergantung pada pompa sentrifugal untuk operasi yang stabil dan efisien.

Sistem HVAC

Sistem pemanas, ventilasi, dan pendingin udara (HVAC) membutuhkan sirkulasi cairan yang andal seperti air dingin atau air panas. Pompa sentrifugal umumnya dipasang ke:

• Mengedarkan air dalam loop pendingin dan pemanas
• Transfer cairan dalam sistem HVAC terpusat
• Pertahankan aliran dan tekanan yang konstan di jaringan bangunan besar

Tingkat kebisingan rendah dan pengoperasian lancar membuatnya cocok untuk aplikasi bangunan dalam dan komersial.

Aplikasi pompa sentrifugal multistage

Pompa sentrifugal multistage dirancang untuk menghasilkan tekanan tinggi dan mempertahankan operasi yang stabil dalam kondisi yang menuntut. Konstruksi mereka memungkinkan mereka untuk berkembang dalam aplikasi kompleks dan permintaan tinggi.

Air umpan boiler

Salah satu penggunaan pompa multistage yang paling umum adalah dalam memberi makan air ke boiler bertekanan tinggi. Sistem ini membutuhkan pompa yang dapat mengatasi tekanan besar untuk:

• Pasokan air bertekanan ke boiler industri
• Pertahankan pakan berkelanjutan selama berbagai tuntutan beban
• Beroperasi dalam kondisi suhu tinggi (dengan bahan dan segel yang tepat)

Pembangkit listrik, pembangkit kimia, dan fasilitas manufaktur sering menggunakan pompa multistage dalam sistem boilernya.

Pembersihan bertekanan tinggi

Pompa multistage cocok untuk aplikasi yang menuntut air bertekanan untuk pembersihan, termasuk:

• Pembersihan Peralatan Industri
• Persiapan Permukaan
• Proses Sanitasi dalam Industri Makanan dan Farmasi

Kemampuan untuk memberikan aliran tekanan tinggi memungkinkan pembersihan yang efektif dan terkontrol tanpa perlu perangkat penambah tekanan tambahan.

Osmosis terbalik

Dalam sistem pengolahan air, khususnya osmosis terbalik (RO), pompa multistage sangat penting untuk:

• Bertekanan air umpan untuk melewati membran semi-permeabel
• Memberikan aliran dan tekanan yang konsisten untuk operasi berkelanjutan
• Mendukung desalinasi dan pembangkitan air ultrapure

Pompa ini harus mempertahankan tekanan tinggi dengan presisi, membuat pompa sentrifugal multistage menjadi pilihan yang tepat.

Industri minyak dan gas

Pompa sentrifugal multistage digunakan dalam operasi oli dan gas midstream untuk:

• Mentransfer kondensat dan hidrokarbon lainnya
• Meningkatkan tekanan pipa
• Injeksi air bertekanan tinggi untuk meningkatkan pemulihan minyak

Efisiensi tinggi dan desain modular mereka mendukung keandalan yang diperlukan dalam sistem proses kritis.

Memilih pompa yang tepat

Memilih antara pompa sentrifugal dan pompa sentrifugal multistage tergantung pada banyak faktor. Memahami kebutuhan spesifik sistem Anda akan membantu memastikan kinerja yang andal, efisiensi energi, dan efektivitas biaya dari waktu ke waktu.

Faktor yang perlu dipertimbangkan

Laju aliran dan persyaratan kepala

• Laju aliran mengacu pada volume cairan yang perlu dipindahkan pompa, sementara kepala mengacu pada tekanan atau tinggi cairan harus diangkat.
• Pompa sentrifugal lebih cocok untuk aplikasi yang membutuhkan aliran tinggi tetapi kepala rendah hingga sedang.
• Pompa multistage lebih disukai saat kepala tinggi diperlukan, bahkan jika laju aliran sedang.

Contoh: Saluran pasokan air kota yang membutuhkan volume besar pada tekanan rendah dapat menggunakan pompa sentrifugal, sedangkan sistem pasokan air bangunan bertingkat tinggi mungkin memerlukan pompa multistage untuk mengatasi pengangkatan vertikal.

Sifat cairan

Karakteristik fisik dan kimia dari cairan juga mempengaruhi pemilihan pompa:

• Air bersih atau cairan viskositas rendah Cocok untuk kedua jenis pompa.
• Pompa multistage lebih sensitif terhadap pengotor atau partikel abrasif, yang dapat menyebabkan keausan dalam beberapa tahap impeller.
• Jika cairan mengandung padatan atau sangat kental, pompa tahap tunggal khusus atau teknologi alternatif mungkin lebih tepat.

Desain Sistem

Tata letak dan kompleksitas sistem perpipaan mempengaruhi karakteristik pompa yang diperlukan:

• Untuk Sistem Sederhana Dengan jarak pendek dan lift vertikal minimal, pompa sentrifugal menawarkan pilihan yang ekonomis dan efisien.
• Untuk sistem yang kompleks Dengan pipa panjang, perbedaan ketinggian, atau zona tekanan yang bervariasi, pompa sentrifugal multistage memberikan kontrol dan stabilitas yang lebih baik.

Efisiensi dan biaya

• Biaya awal : Pompa sentrifugal umumnya memiliki biaya di muka yang lebih rendah dan pemasangan yang lebih sederhana.
• Biaya operasi : Pompa multistage, meskipun pada awalnya lebih mahal, dapat memberikan efisiensi energi yang lebih baik dalam aplikasi bertekanan tinggi, mengurangi biaya jangka panjang.
• Pemeliharaan : Desain yang lebih sederhana dari pompa sentrifugal berarti perawatan yang lebih mudah, sementara pompa multistage mungkin memerlukan lebih sering inspeksi tahap internal.

Masalah umum dan pemecahan masalah

Seperti peralatan mekanis apa pun, pompa dapat menghadapi masalah operasional. Memahami masalah umum membantu dalam mendiagnosis dan menyelesaikan masalah sejak dini, meminimalkan downtime.

Kavitasi

Kavitasi terjadi ketika tekanan di saluran masuk pompa turun di bawah tekanan uap fluida, menyebabkan gelembung uap terbentuk dan runtuh di dalam pompa. Ini mengarah ke:

• Kebisingan dan getaran yang berlebihan
• Kerusakan pada permukaan impeller
• Mengurangi efisiensi dan aliran

Solusi : Pastikan NPSH yang memadai (kepala hisap positif bersih), hindari pengangkatan pengisapan yang berlebihan, dan kurangi pembatasan saluran masuk.

Terlalu panas

Pompa overheating dapat dihasilkan dari:

• Menjalankan pompa dengan katup pelepasan tertutup
• Beroperasi di luar rentang aliran yang disarankan
• Pendinginan motor atau bantalan yang tidak memadai

Solusi : Beroperasi dalam parameter yang ditentukan pabrikan, memungkinkan ventilasi yang tepat, dan memastikan aliran kontinu melalui pompa.

Kegagalan segel

Segel atau pengepakan mekanis sangat penting untuk mencegah kebocoran. Kegagalan dapat terjadi karena:

• Instalasi yang tidak tepat
• Tekanan atau suhu yang berlebihan
• Cairan abrasif atau korosif

Solusi : Gunakan segel yang cocok untuk sifat fluida, melakukan inspeksi reguler, dan segera mengganti komponen usang.

Pemeliharaan dan perawatan

Pemeliharaan rutin sangat penting untuk menjaga pompa sentrifugal sentrifugal dan multistage yang beroperasi secara efisien dan untuk memperpanjang masa pakai mereka. Perawatan proaktif membantu mengurangi waktu henti, mencegah kegagalan yang tidak terduga, dan mempertahankan kinerja yang konsisten.

Inspeksi Reguler

Pemeriksaan visual dan operasional rutin dapat mengungkapkan tanda -tanda awal keausan atau kerusakan. Inspeksi reguler harus mencakup:

• Memeriksa kebocoran di segel, flensa, dan sambungan
• Mengamati getaran atau kebisingan abnormal
• Memantau tekanan dan laju aliran untuk konsistensi
• Memeriksa karat, korosi, atau kontaminasi

Dalam pompa multistage, sangat penting untuk memeriksa semua tahap dan mekanisme keseimbangan untuk penyelarasan dan keausan.

Pelumasan

Pelumasan yang tepat memastikan kelancaran pengoperasian bantalan dan bagian yang bergerak:

• Ikuti jadwal pabrikan untuk bantalan pengapalan atau minyak.
• Gunakan pelumas yang kompatibel dengan lingkungan operasi dan kisaran suhu.
• Pelumasan atau kontaminasi yang berlebihan dapat menyebabkan kegagalan bantalan, jadi oleskan dengan hati-hati dan dalam jumlah yang benar.

Untuk pompa multistage dengan beberapa bantalan atau perangkat penyeimbang dorong, pastikan setiap titik pelumasan mendapat perhatian.

Pemeliharaan preventif

Menerapkan program pemeliharaan preventif dapat secara signifikan mengurangi risiko kegagalan. Ini termasuk:

• Servis Terjadwal Berdasarkan jam operasi atau ambang kinerja
• Penggantian barang habis pakai seperti segel, gasket, dan bantalan secara berkala
• Pembersihan filter dan saringan untuk mempertahankan aliran fluida yang tepat dan melindungi bagian internal
• Pemeriksaan penyelarasan Antara pompa dan motor untuk menghindari misalignment poros dan keausan prematur

Menggunakan pemantauan getaran dan alat termografi dapat membantu mendeteksi masalah mekanis tersembunyi sebelum meningkat.

Kesimpulan

Ringkasan Perbedaan dan Aplikasi Utama

Pompa sentrifugal dan multistage masing -masing melayani peran unik dalam sistem penanganan cairan:

• Pompa sentrifugal terbaik untuk aplikasi tekanan rendah hingga menengah di mana aliran tinggi diperlukan. Mereka menawarkan kesederhanaan, efektivitas biaya, dan penerapan yang luas-dari irigasi dan pasokan air domestik hingga pemrosesan industri dan sistem HVAC.
• Pompa sentrifugal multistage dibangun untuk tugas bertekanan tinggi dengan kinerja yang stabil dan efisien. Mereka ideal untuk aplikasi seperti sistem umpan boiler, osmosis terbalik, dan peningkatan tekanan dalam sistem industri dan komersial yang kompleks.

Memahami perbedaan dalam desain, kinerja, dan aplikasi adalah kunci untuk memilih jenis pompa yang tepat.

Tren masa depan dalam teknologi pompa

Ketika industri berkembang, teknologi pompa beradaptasi untuk memenuhi standar efisiensi yang lebih tinggi dan kebutuhan operasional yang lebih menuntut:

• Pompa pintar dengan sensor bawaan untuk pemantauan waktu nyata dan pemeliharaan prediktif
• Variabel frekuensi drive (VFD) untuk kontrol kecepatan hemat energi
• Bahan yang ditingkatkan untuk korosi dan ketahanan aus di lingkungan yang keras
• Sistem pompa modular memungkinkan peningkatan dan servis yang lebih mudah

Tren ini menunjuk ke arah penghematan energi yang lebih besar, peningkatan keandalan, dan pengurangan dampak lingkungan - membantu pengguna mengoptimalkan sistem manajemen cairan untuk masa depan.
